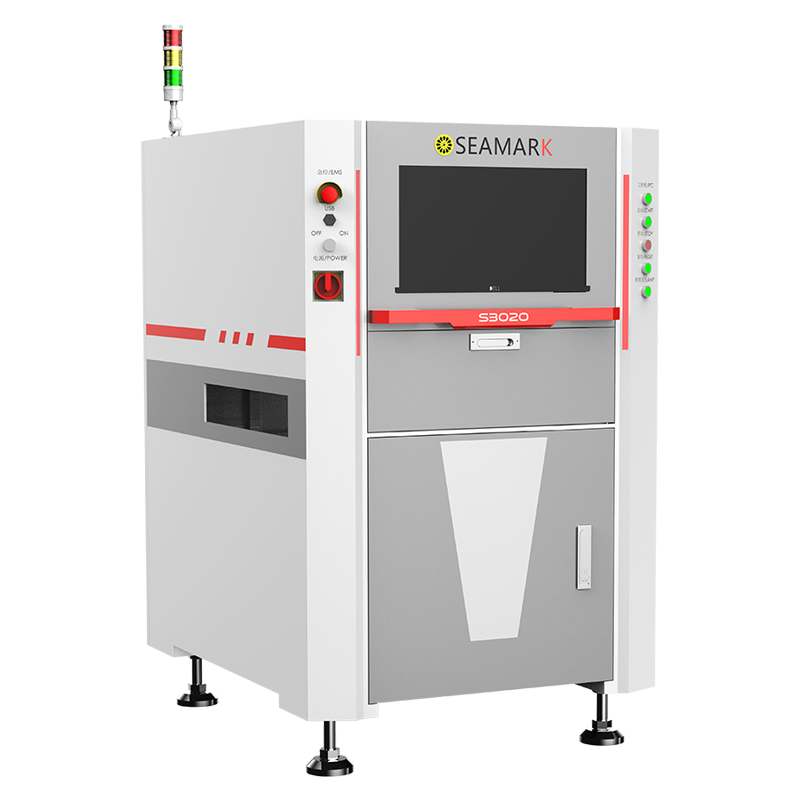

主要采用預先編程對SMT爐前爐后貼片的狀態進行自動光學檢查的設備，該設備搭載了多角度RGB光源，采用了高分辨率工業相機和遠心鏡頭，高清晰度成像畫質，同時實現了高速檢查。S3020 2D在線自動光學檢查設備可檢查SMT電路板的缺陷:缺件、偏移、反向、浮高、側立、立碑、焊點不良、錫珠、氧化污染、異物、劃傷等。
| 型號 | S3020 | |
|---|---|---|
| 視覺系統 | 成像 | 12MP工業相機 （25MP可選） |
| 分辨率 | 5μm/10μm/15μm | |
| 檢測速度 | 0.3S/FOV | |
| 照明 | RGB LED | |
| 硬件 | 電源 | 200V-230V AC 50/60Hz |
| 功率 | 2.2KW | |
| 氣壓 | 0.4-0.6MPa | |
| 重量 | 1000KG | |
| 設備尺寸 | 1000mm（L）*1270mm（W）*1630mm（H） | |
| 檢查規格 | 基板尺寸 | 510*480mm |
| 基板厚度 | 0.4-6mm | |
| 板邊尺寸 | 3mm | |
| 上下過板高度 | 45mm | |
| 軌道高度 | 900±50mm | |
| 選配功能 | 輔助功能 | 遠程集中復判、條碼讀取、OCR識別 |
| 檢查項目 | 缺陷檢測 | 缺件、偏移、反向、側立、立碑、焊點不良、 錫珠、氧化污染、異物、劃傷等 |
