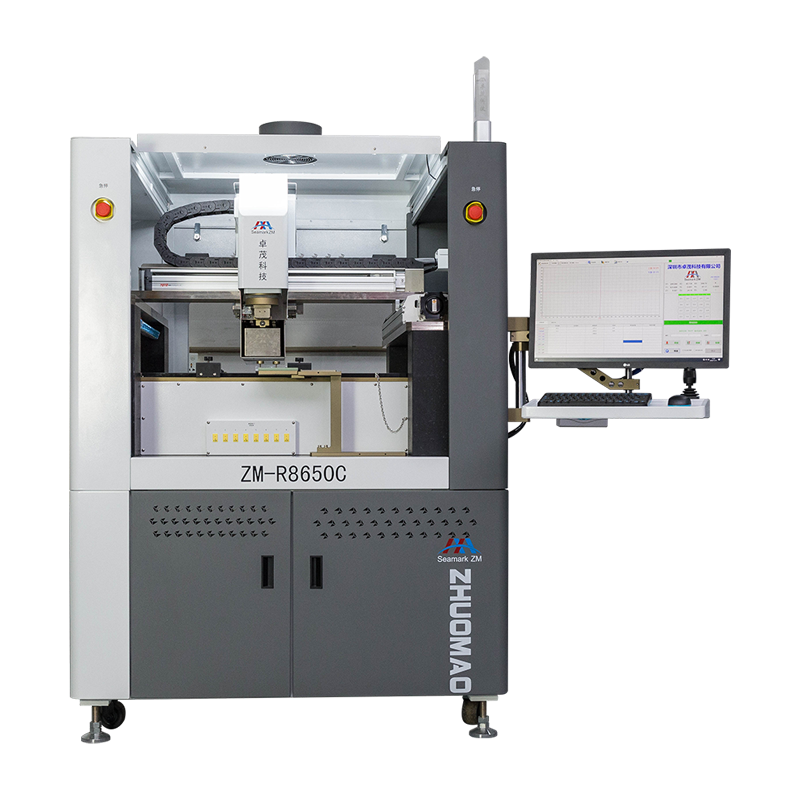

ZM-R8650C是一款全自動視覺對位的BGA返修工作站，適用于大型PCB板(如5G通訊板)上各種貼片器件的全自動返修工作，可實現全自動視覺貼裝，全自動焊接，全自動拆焊功能可與MES實現軟件對接(選配)，實現S/N為追溯條件的溫度曲線分析等功能。
| 型號 | ZM-R8650C | |
|---|---|---|
| 設備性能參數 | 電源 | AC380V±10% 50/60HZ |
| 功率 | 總功率22KW 上部溫區（2KW）下部溫區（2KW）預熱溫區（16KW）其它功率（2KW） | |
| PCB尺寸 | 660x600mm(Max); 10x10mm(Min) | |
| 適用芯片 | 100×100mm（Max）；1x1mm（Min） | |
| IR溫區尺寸 | 645x524mm | |
| 運動控制 | X/Y/Z | |
| 測溫接口 | 8個 | |
| 控制系統 | 工業PC+伺服運動控制系統 | |
| 顯示系統 | 24“高清顯示屏 | |
| 對位系統 | 200萬視覺對位系統 | |
| 真空吸附 | 全自動 | |
| 對位精度 | ±0.025mm | |
| 溫度控制 | K型熱電偶閉環控制、各單元獨立控溫，精度可達±1℃ | |
| 喂料裝置 | 半自動 | |
| 定位方式 | L型槽和萬能夾具（可定制異性夾具） | |
| 外形尺寸 | L1235xW1557×H1850mm | |
| 機器重量 | 993.5KG |
