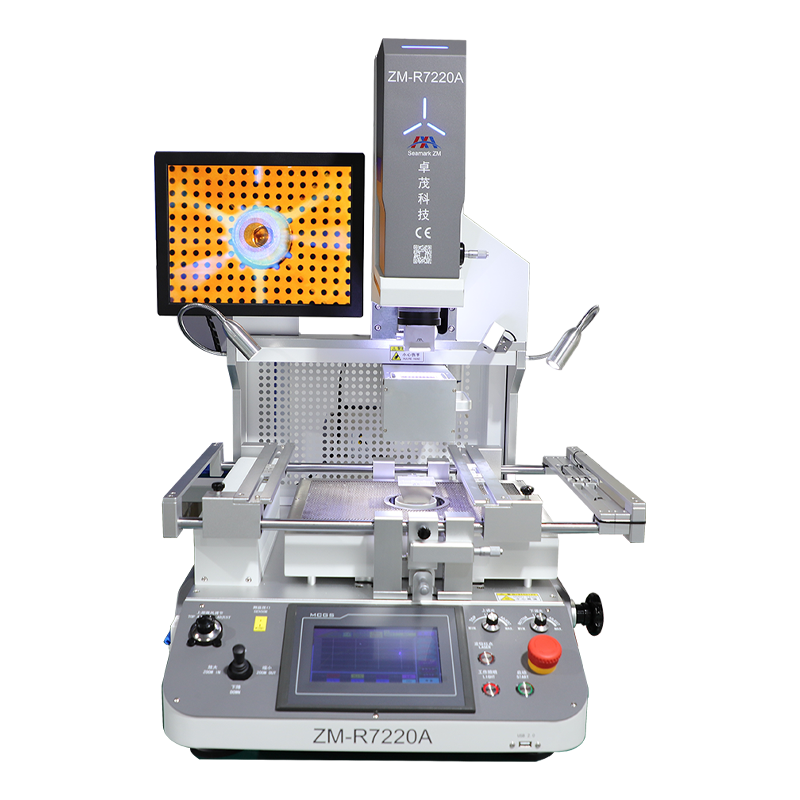

ZM-R7220A是一款通用型光學對位自動返修設備，具備以下特點：實時溫度監測、自動光學變焦、上部機頭升降和圖像的縮放可通過搖桿控制，操作快捷方便、高清光學對位系統，具有分光、放大、縮小和微調功能；同時還采用中波陶瓷紅外加熱板加熱，多功能可移動的PCB固定支架及BGA底部支撐架。
| 型號 | ZM-R7220A | |
|---|---|---|
| 設備性能參數 | 電源 | AC220V±10% 50/60Hz |
| 功率 | 5.65KW（Max）上部溫區（1.45KW） 下部溫區（1.2KW）預熱溫區（2.7KW） | |
| PCB尺寸 | 412x370mm（Max）； 6x6mm （Min） | |
| 適用芯片 | 60×60mm（Max）；2x2mm（Min） | |
| IR溫區尺寸 | 375x285mm | |
| 測溫接口 | 1個 | |
| 操作方式 | 7“高清觸摸屏 | |
| 控制系統 | 自主發熱控制系統V2（具有軟件著作權) | |
| 顯示系統 | 15“工業顯示屏 | |
| 真空吸附 | 自動 | |
| 對位系統 | 200萬標清數字成像系統 自動光學變焦+激光紅點指示 | |
| 對位精度 | ±0.02mm | |
| 溫度控制 | K型熱電偶閉環控制、精度可達±3℃ | |
| 喂料裝置 | 無 | |
| 定位方式 | V型槽和萬能夾具 | |
| 外形尺寸 | L685xW633×H850mm | |
| 機器重量 | 76KG |
